Что такое ESD-мебель и как она защищает электронику

Производство, пайка, сборка и ремонт сложной аппаратуры требуют жесткого контроля за рабочей средой. Чем миниатюрнее становятся транзисторы и микросхемы на печатных платах, тем выше их уязвимость перед невидимой угрозой — электростатическим разрядом (ESD). Обычный человек легко накапливает на своей одежде или теле заряд в несколько тысяч вольт. Люди замечают это лишь в момент короткой искры при касании металлической дверной ручки или кузова автомобиля. Для чувствительной радиоэлектронной базы критическими и разрушительными могут оказаться всего 20–50 вольт.

Чтобы исключить повреждение дорогостоящих компонентов, рабочие места радиомонтажников, тестировщиков и сервисных инженеров комплектуются специализированной ESD-мебелью.

Коварство статического электричества в электронике

Главная проблема электростатики заключается в формировании скрытых дефектов. Когда заряд пробивает микрочип, деталь далеко не всегда выходит из строя моментально.

Во многих случаях происходит микроскопическое оплавление или частичное разрушение внутренней структуры полупроводника. Устройство успешно проходит выходной контроль качества на сборочной линии, упаковывается, отправляется заказчику, а спустя несколько месяцев интенсивной эксплуатации беспричинно сгорает. Найти и диагностировать причину такого «плавающего» брака бывает крайне сложно. Именно поэтому недопущение генерации зарядов и их безопасное отведение — первоочередная задача при организации любого современного цеха.

Как работает антистатическая мебель

Стандартный деревянный стол или металлический верстак с пластиковым покрытием является отличным диэлектриком. Он активно накапливает статику от трения спецодежды сотрудника, перемещения картонных коробок и даже просто от потоков сухого воздуха в помещении.

ESD-мебель функционирует по совершенно другому физическому принципу. Ее основная задача — препятствовать скоплению заряда на поверхности и плавно, без образования искры, перенаправить его в единый контур заземления здания.

Ключевые элементы антистатической конструкции:

• Столешницы с объемной проводимостью. Рабочие плоскости изготавливаются из особого токорассеивающего слоистого пластика. В его структуру на этапе прессования интегрируются графитовые или углеродные микрочастицы. Заряд, попадая на такую поверхность, не бьет в деталь, а мягко «стекает» по материалу. Электрическое сопротивление таких столешниц строго регламентировано и находится в безопасном диапазоне от 10^4 до 10^9 Ом.
• Специальная порошковая краска. Стальной несущий каркас столов, инструментальных тумб и шкафов покрывается антистатическим полимерным составом. В отличие от стандартных эпоксидных или полиэфирных красок, служащих непреодолимыми изоляторами, ESD-покрытие обладает токопроводящими свойствами.
• Система узлов заземления. Все металлические и токопроводящие элементы мебели надежно связываются в общую сеть. В столешницы и опорные стойки встраиваются специальные болтовые соединения, к которым подключаются медные провода. Дополнительно для работы монтажника устанавливаются EBP-розетки (Earth Bonding Point) для подключения наручного антистатического браслета.

Комплексное оснащение рабочей EPA-зоны

Защита от статики дает стопроцентный результат исключительно при комплексном подходе. Нет смысла устанавливать премиальный антистатический стол, если работник сидит на стандартном офисном кресле, генерирующем тысячи вольт при каждом движении.

Полноценный набор для EPA-зоны (защищенной от статики территории) включает:

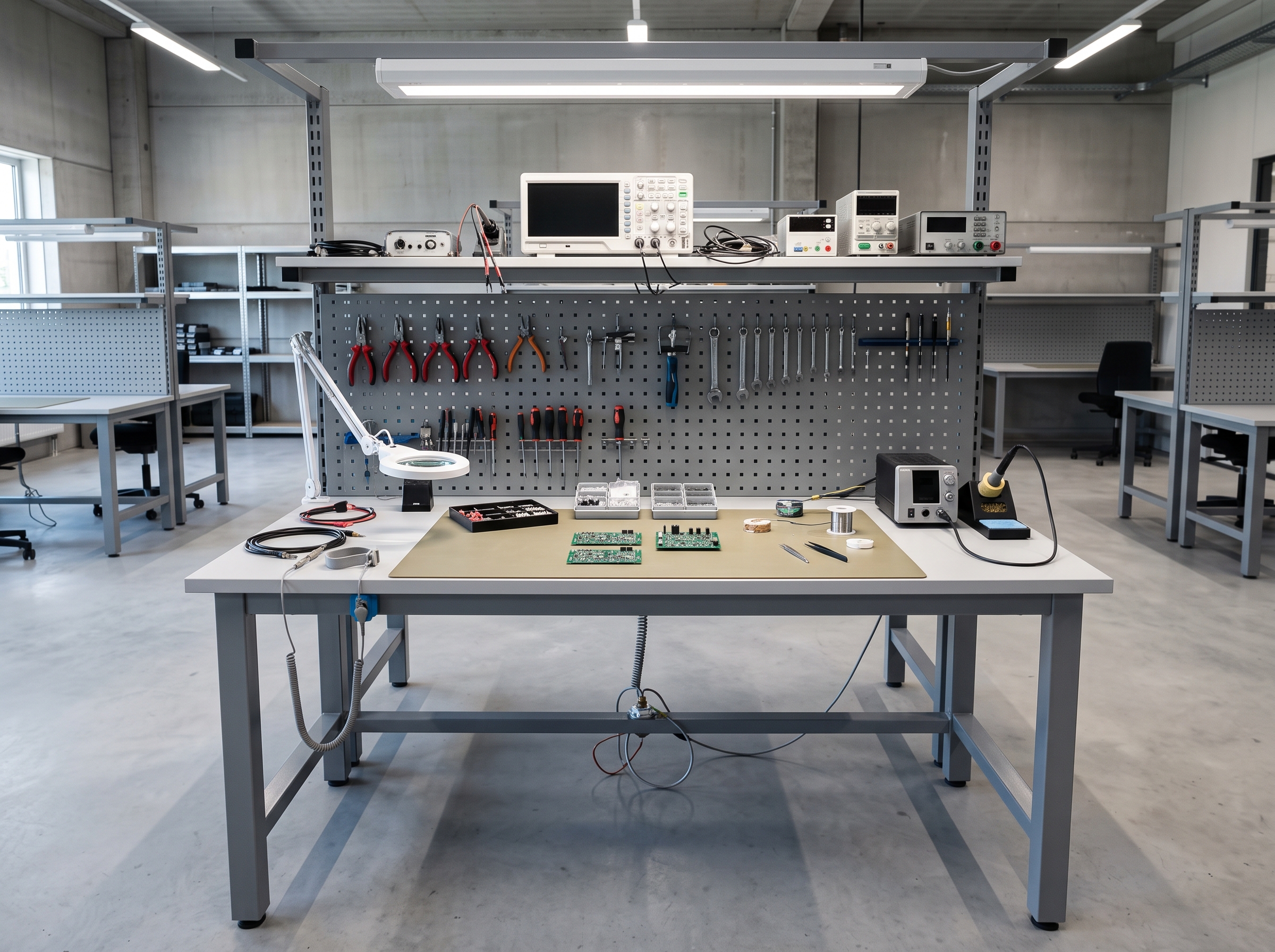

• Промышленные радиомонтажные столы. Часто комплектуются перфорированными экранами, полками для контрольно-измерительных приборов и бестеневым светодиодным освещением.
• Металлические стеллажи и шкафы. Применяются для безопасного длительного хранения плат и микросхем в антистатической таре (пакетах, лотках).
• Промышленные стулья. Обтягиваются токопроводящей тканью или полиуретаном, комплектуются специальными колесными опорами. Статика от тела сидящего человека уходит через газлифт кресла прямо в проводящее напольное покрытие.
• Дополнительные модули. Мобильные инструментальные тележки с токопроводящими колесами, настольные заземляющие коврики.

Оборудование от предприятия «Диком-Нева»

Организация безопасного антистатического контура требует профессионального подхода, поскольку все используемое оснащение должно строго соответствовать требованиям профильных международных и российских стандартов (в частности, серии ГОСТ IEC 61340). Специалисты предприятия «Диком-Нева» — официального представителя завода «Диком» — помогут разобраться во всех инженерных нюансах обустройства рабочих мест для радиоэлектронного производства. Вы сможете подобрать антистатические столы, металлические стеллажи, шкафы и инструментальные тумбы с учетом специфики вашего помещения, обеспечив абсолютную защиту выпускаемой продукции.
